Analizator antenowy JD725C

  • Producent: Viavi ( JDSU )
  • Czas realizacji: Na zamówienie.

Zakres pracy od 5MHz do 4GHz. 2- portowy. Pomiary: VSWR, RL, Cable loss, DTF RL, DTF VSWR, faza, wykres Smitha, pomiary 2 portowe.

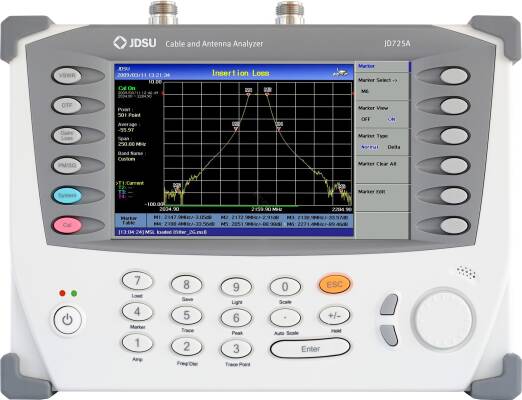

JD725C miernik radiokomunikacyjny firmy Viavi ( JDSU ).

Profesjonalny miernik do pomiaru kabli i anten. Przenośny analizator do pracy w terenie wyposażony w jasny, 7" ekran dotykowy i wzmocnioną obudowę. JD725C posiada dwa porty - dodatkowo umożliwia pomiary parametrów transmisyjnych pasywnych lub aktywnych elementów toru antenowego.

Pomiary standardowe:

  • VSWR ( napięciowy współczynnik fali stojącej ).
  • Return Loss ( straty odbiciowe RL ).
  • Cable Loss ( Straty w kablu ) pomiar 1 portowy
  • Distance to Fault Return Loss - DTF RL ( Odległość do uszkodzenia (DTF) dla RL )
  • Distance to Fault VSWR - DTF VSWR ( Odległość do uszkodzenia (DTF) dla VSWR )
  • Pomiar fazy 1 portowy
  • Pomiar fazy 2 portowy
  • Pomiar parametrów transmisyjnych 2-portowy.
  • Wykres Smitha

Pomiary opcjonalne przy użyciu dodatkowych sond:

  • Pomiar mocy RF
  • Pomiar mocy optycznej w sieciach światłowodowych.
  • Test jakości złączy w sieciach światłowodowych.

Analizator antenowy Viavi JD723C


analizator antenowy Viavi JD723C

analizator antenowy JD723C

Główne cechy JD725C:

  • Praca w paśmie częstotliwości od 5 MHz do 4GHz.
  • Wzmocniona obudowa.
  • Ilość punktów pomiarowych : do 2001.
  • Maksymalna odległość dla funkcji DTF: 1500m.
  • Długa praca na baterii wewnętrznej: ponad 5.5 godz.
  • Zabezpieczenie portu do +25 dBm.
  • Bardzo szybki pomiar ! Tylko 0.7ms / punkt dla pomiaru odbić oraz 0.8ms / punkt dla pomiaru DTF.
  • Waga poniżej 2.5 kg.
  • Opcja Bias Tee od 12V do 32 V (opcja dodatkowa).
  • Źródło RF (generator sygnału CW, dużej mocy) (opcja dodatkowa).
  • 7" ekran dotykowy, jasny do zastosowań w pomieszczeniu i w terenie. Możliwość przełączania pomiędzy trybem nocnym, wewnątrzbudynkowym a pracą w terenie.
  • Automatyczne dostosowanie skali Y do wartości aktualnego pomiaru z zachowaniem odpowiedniego marginesu - za pomocą jednego przycisku.
  • Możliwość współpracy z zewnętrznymi modułami GPS.
  • Prosta kalibracja OSL (Open-Short-Load) - odpowiednie instrukcje graficzne wyświetlane na ekranie miernika.
  • Łatwa aktualizacja oprogramowania sprzętowego z pamięci USB lub przez sieć LAN.
  • Podświetlana klawiatura.
  • analizator antenowy JD723C
  • Zminimalizuj czas pomiaru wykonując dwa pomiary jednocześnie. Możliwość jednoczesnego wyświetlania wyników dwóch różnych pomiarów (dual screen). Do wyboru dual screen pionowy lub poziomy.
    • analizator antenowy JD723C
  • Możliwość tworzenia do 3 stref zoom - powiększenia (np. pomiar główny w paśmie 120-440MHz. Ustawienie powiększenia dla zakresów 120-180MHz oraz 410-430MHz). Zapis wyniku pomiaru dokona również zapisu wyników w strefach zoom. We wszystkich strefach zoom możemy automatycznie wyszukiwać najmniejsze i największe wartości za pomocą markerów.
    • analizator antenowy JD723C
  • Generowanie raportów PDF lub HTML bezpośrednio na urządzeniu. Wygenerowany raport możemy szybko przenieść na pamięć USB i przekazać zleceniodawcy.
  • Zapis wyników pomiarów ( wykres, ustawienia pomiaru, limity, zrzut ekranu, raport itd. ) możemy przeprowadzić do pamięci wewnętrznej lub zewnętrznej podłączonej do portu USB.
  • Aplikacja na PC JD Viewer. Umożliwia połączenie z analizatorem za pomocą kabla USB lub przez sieć LAN. Za jej pomocą możemy odczytać z analizatora zapisane wyniki pomiarów, tworzyć raporty, analizować wyniki, aktualizować bazę danych miernika ( definicje kabli, częstotliwości pomiarowych, limitów wielosegmentowych  ). Aplikacja bezpłatna, dostarczana wraz ze sprzętem.
    • analizator antenowy viavi
  • Ustawianie limitów - progów akceptowalnych wartości z kwalifikacją PASS / FAIL. Dodatkowo sygnalizacja dźwiękowa przy przekroczeniu ustawionego progu. Limit może być definiowany za pomocą linii prostej, wielosegmentowej lub okna.
  • Szybki zapis - za pomocą jednego przycisku. Jedno kliknięcie zapisuje wynik pomiaru w kilku wariantach (np. Trace + raport PDF).
    • analizator antenowy JD723C
  • Trasy umożliwiające nakładanie na siebie do 4 wykresów (wyników pomiarów ) w jednym ekranie pomiaru. Służą do analizy zmian wartości instalacji antenowej w czasie lub po modernizacji. Dodatkowo na każdy wykres można nałożyć niezależnie do 6 markerów.
    • analizator antenowy Viavi
  • Pomiary 2 portowe parametrów transmisyjnych (tłumienie lub wzmocnienie) pasywnych i aktywnych elementów toru antenowego.

    analizator antenowy Viavi
  • Markery (wskaźniki) - umożliwiają oznaczanie wybranego punktu na wykresie. Wartości markera są prezentowane bezpośrednio nad wynikiem pomiaru. Do dyspozycji użytkownika jest 6 markerów, które można ustawiać ręcznie lub automatycznie (np. automatyczne wyszukiwanie najmniejszej lub największej wartości ). Każdy marker można ustawić w tryb referencyjny, który prezentuje różnice wartości pomiędzy 2 punktami.
  • Zdalna kontrola urządzenia za pomocą przeglądarki web lub przez aplikację JD Remote.
  • Lista ulubionych pomiarów - FAVORITE - tworzy zbiór najczęściej wykonywanych pomiarów. Użytkownik sam decyduje o jej zawartości przez dodawanie lub usuwanie pozycji. Każda pozycja określa rodzaj pomiaru, pasmo pomiaru oraz ustawienia stanu kalibracji.
  • Możliwość rozbudowy o łączność WIFI i Bluetooth.
  • Gwarancja 36 miesięcy.


KARTA KATALOGOWA

Podstawowe ukompletowanie :
  • Tester z serii JD720C (JD723C, JD724C, JD725C lub JD726C)
  • Zasilacz sieciowy AC/DC
  • Kabel LAN krosowy
  • Kabel USB A - Mini B
  • Pamięć USB (zawierająca instrukcję obsługi JD720C oraz aplikacje na PC)
  • Akumulator Li-Ion
  • Adapter do gniazda zapalniczki samochodowej, 12V DC
  • Rysik do ekranu dotykowego
  • Futerał ochronny z osłoną wyświetlacza.
